Una experiencia pedagógica integral desde la herrería y la soldadura
En la Escuela Municipal de Arte y Oficios creemos que los proyectos de taller deben combinar técnica, trabajo colaborativo y aplicaciones concretas. Por eso, diseñamos esta propuesta de construcción de una cocina a leña tipo Rocket, pensada especialmente para los talleres de herrería, soldadura y construcción metálica.
¿Por qué una cocina Rocket?
Este tipo de cocina no solo es funcional y eficiente, sino que representa un excelente disparador didáctico. Entre sus ventajas técnicas y ambientales destacan:
✅ Alto rendimiento térmico con bajo consumo de leña
✅ Encendido rápido y combustión más limpia (menos humo)
✅ Diseño robusto, durable y de bajo costo
✅ Ideal para cocinar al aire libre
⚙️ En esta primera etapa se construye la estructura funcional completa, sin incorporar aún la plancha superior de chapa.
Objetivos pedagógicos para los capacitadores
Este proyecto permite que los estudiantes:
- Midan, marquen y corten perfiles metálicos
- Utilicen herramientas manuales y eléctricas
- Ejecuten soldaduras estructurales
- Fabriquen una cámara de combustión tipo Rocket
- Construyan una estructura estable con mesas laterales
- Apliquen terminaciones y protección anticorrosiva
- Trabajen en equipo resolviendo problemas reales

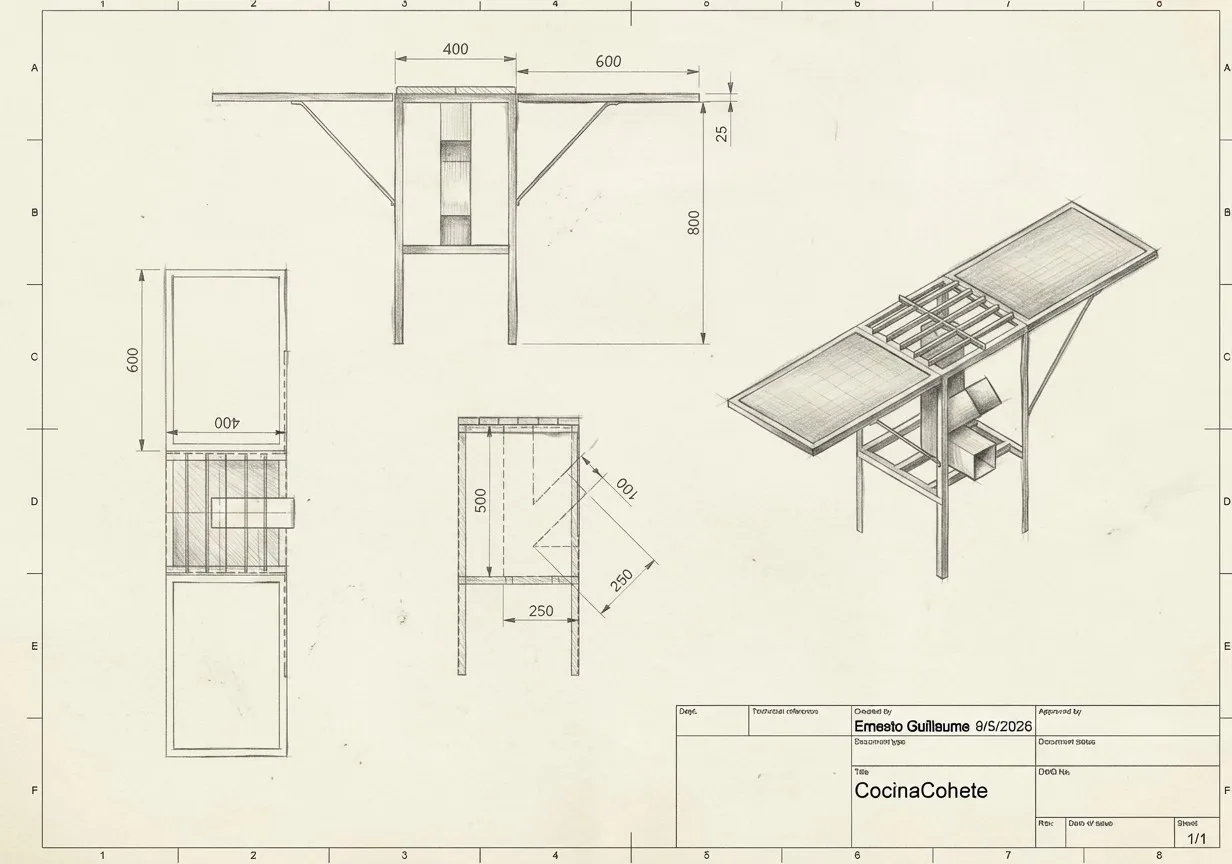

Características técnicas del proyecto
Componente Especificación
- Altura total 80 cm
- Superficie superior 40 x 40 cm
- Material estructura Ángulo de 1" x 1/8"
- Mesas laterales 60 cm de largo (fijas o rebatibles)
- Cámara de combustión Caño estructural 100x100 mm, espesor 2 mm
- Hornalla superior Planchuela de 1" (desmontable)
- Materiales principales (por unidad)
- Ángulo de hierro 1" x 1/8" → 14 m
- Caño estructural 100x100 mm → 1 m
- Planchuela 1" x 1/8" → 4 m
- Hierro redondo liso 6 mm → 2 m
- Bisagras, manijas, electrodos E6013, pintura alta temperatura y antióxido
Herramientas necesarias en el taller
- Soldadora eléctrica
- Amoladora angular con discos de corte y desbaste
- Taladro, escuadra, cinta métrica
- Punta de trazar, prensas, martillo
Elementos de protección personal obligatorios (máscara de soldar, guantes de cuero, protección ocular y auditiva, delantal, área ventilada)
Procedimiento constructivo (6 etapas)
Medición y corte de perfiles (patas, marco superior, soportes)
Estructura principal (cuadrado de 40x40, patas, refuerzos)
Mesas laterales (marcos de 60x40, tablas, bisagras o soportes fijos)
Sistema Rocket (cámara en "L", entrada de leña, verificación de tiraje)
Hornalla superior (soporte con planchuela)
Terminación (desbaste, antióxido, pintura alta temperatura y prueba de funcionamiento)
Posibles mejoras futuras
- Ruedas para movilidad
- Sistema desmontable
- Horno metálico adicional
- Chimenea desmontable
- Regulador de aire
Resultados esperados en los estudiantes
Al finalizar, los participantes habrán:
🔧 Fabricado un equipo funcional y útil
📐 Interpretado planos y medidas con precisión
🤝 Desarrollado trabajo colaborativo al estilo taller
🦺 Incorporado criterios sólidos de seguridad industrial
